Устройство и материалы сэндвич-панели

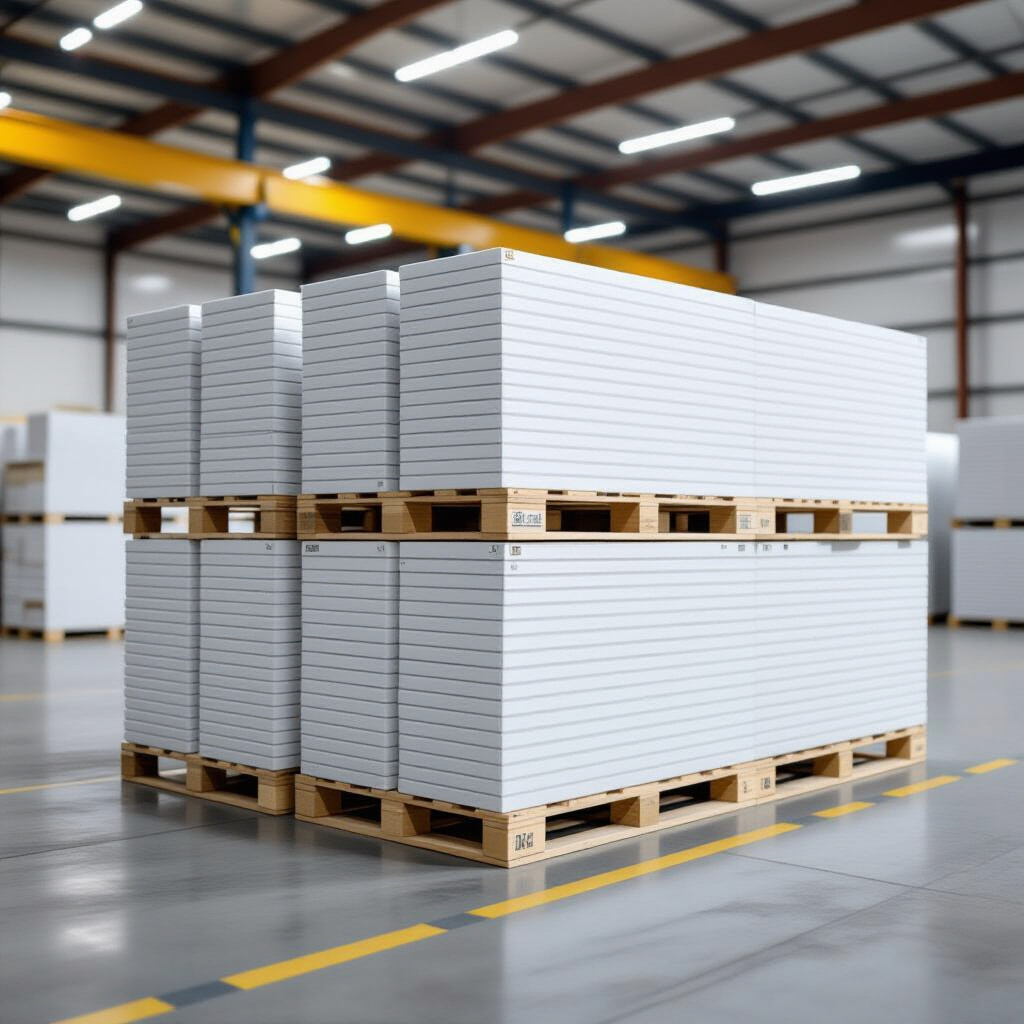

Сэндвич-панель — сборный элемент ограждающей конструкции из двух облицовочных слоёв и утеплителя между ними. Слои соединяют на производстве, поэтому изделие поступает на площадку с заданными параметрами: длина до 13,5 м, ширина 1000 или 1190 мм, толщина от 50 до 250 мм. Эти величины определяют назначение — стеновое, кровельное или перегородочное.
Функции облицовочных слоёв
Облицовка выполняется из стального листа толщиной 0,45–0,7 мм с цинковым покрытием 140–275 г/м² и полимерным слоем около 25 мкм. Наружная поверхность принимает ветровую и снеговую нагрузку, защищает утеплитель от влаги и механических повреждений. Профилирование — трапециевидные гофры, микроребро — повышает жёсткость листа на изгиб. Похожим образом работает и Арочный профнастил: рёбра жёсткости принимают нагрузку на изгиб при больших пролётах.
Роль утеплителя и клеевого соединения
Средний слой снижает теплопередачу и придаёт панели толщину. Минеральная вата плотностью 100–120 кг/м³ служит негорючим заполнителем, PIR и пенополиуретан дают меньшую теплопроводность при том же весе. Двухкомпонентный полиуретановый клей передаёт сдвиговые усилия между облицовкой и утеплителем, превращая набор слоёв в единый несущий элемент.
Типы панелей и их параметры
Различия по утеплителю
Минеральная вата относится к группе НГ, сохраняет форму при нагреве, но набирает влагу при нарушении герметичности. PIR и пенополиуретан имеют группы горючести Г1–Г2 и меньшую массу при равной толщине. Пенополистирол относят к Г3–Г4: при горении он образует расплав.
Толщина, вес и теплопроводность
Коэффициент теплопроводности минеральной ваты — 0,038–0,045 Вт/(м·К), PIR — 0,022–0,024 Вт/(м·К). Панель 100 мм с PIR по сопротивлению теплопередаче сопоставима со 150–180 мм минеральной ваты. Масса квадратного метра — от 15 до 40 кг. Толщина задаёт теплоизоляцию и изгибную жёсткость, тогда как прочность при равном сечении определяется сцеплением слоёв и толщиной стали.
Стыки, крепление и герметичность
Виды замковых соединений
Стеновые панели стыкуют замком «шип-паз», кровельные — Z-замком или двойным гребнем с канавкой под уплотнитель. Герметичность шва зависит от геометрии замка, плотности прижатия и эластичности прокладки из ЭПДМ или ПВХ, а в зоне примыканий применяют бутиловую ленту. Замок защищает стык от прямой воды, но не заменяет пароизоляцию.
Ошибки при монтаже и их последствия
Резка абразивным кругом выжигает цинк и полимер на кромке. Крепёж, затянутый без шайбы или с перекосом, деформирует лист и повреждает уплотнитель. Отсутствие герметика на нащельниках и в углах ведёт к промерзанию, наледи и намоканию утеплителя. Последствия нарастают последовательно: неплотность, коррозия кромки, потеря теплоизоляционных свойств.
Условия применения и ограничения
Нагрузки, пролёты и температурные режимы
Расчёт ведут по ветровому давлению, снеговому покрову и собственному весу, подбирая шаг опор. Стеновые панели опирают на прогоны с шагом до 3 м, кровельные — до 1,5–3 м в зависимости от толщины. Сталь удлиняется примерно на 12·10⁻⁶ на градус, поэтому температурные деформации учитывают при креплении. Рабочий диапазон — от −60 до +80 °C.
Пожарные и влажностные риски
Предел огнестойкости конструкций на минеральной вате достигает EI 30–EI 180; у панелей с полимерным утеплителем он ниже и зависит от облицовки и узлов. Конденсат образуется, когда точка росы оказывается внутри утеплителя: пар проникает через неплотности и охлаждается. Риск снижают пароизоляцией со стороны тёплого помещения.
Долговечность и обслуживание
Что разрушает панели в эксплуатации
Свойства теряются из-за коррозии кромок и крепёжных отверстий, разрушения полимерного покрытия под ультрафиолетом, циклов нагрева и охлаждения, старения уплотнителей. Влажный утеплитель перестаёт удерживать тепло: вода в порах проводит его в десятки раз интенсивнее воздуха.
Контроль состояния и ремонтопригодность
Осматривают замки, примыкания, крепёж и кромки, фиксируя следы ржавчины, зазоры и разошедшиеся швы. Локальный ремонт возможен: участок герметизируют, уплотнитель заменяют, отдельную панель демонтируют, не нарушая соседние. Ремонтопригодность зависит от доступности креплений.
