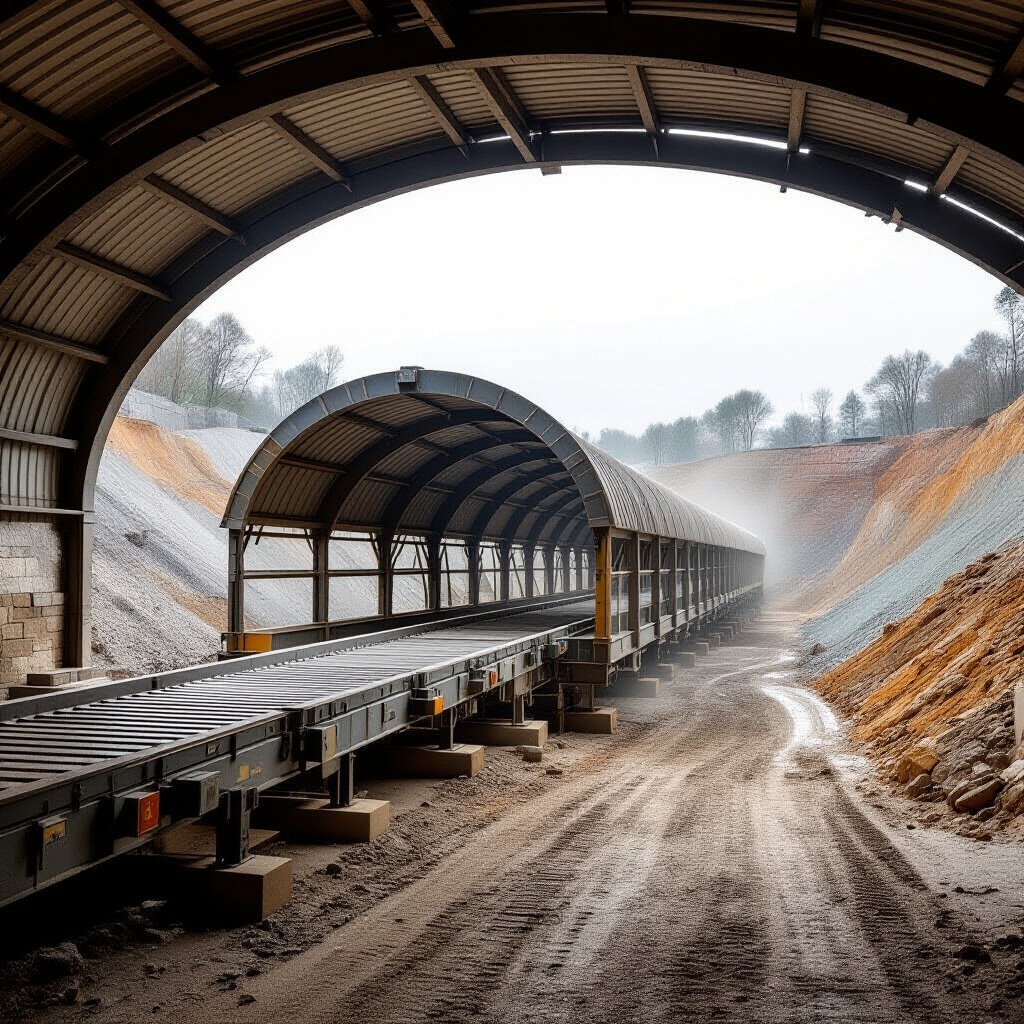

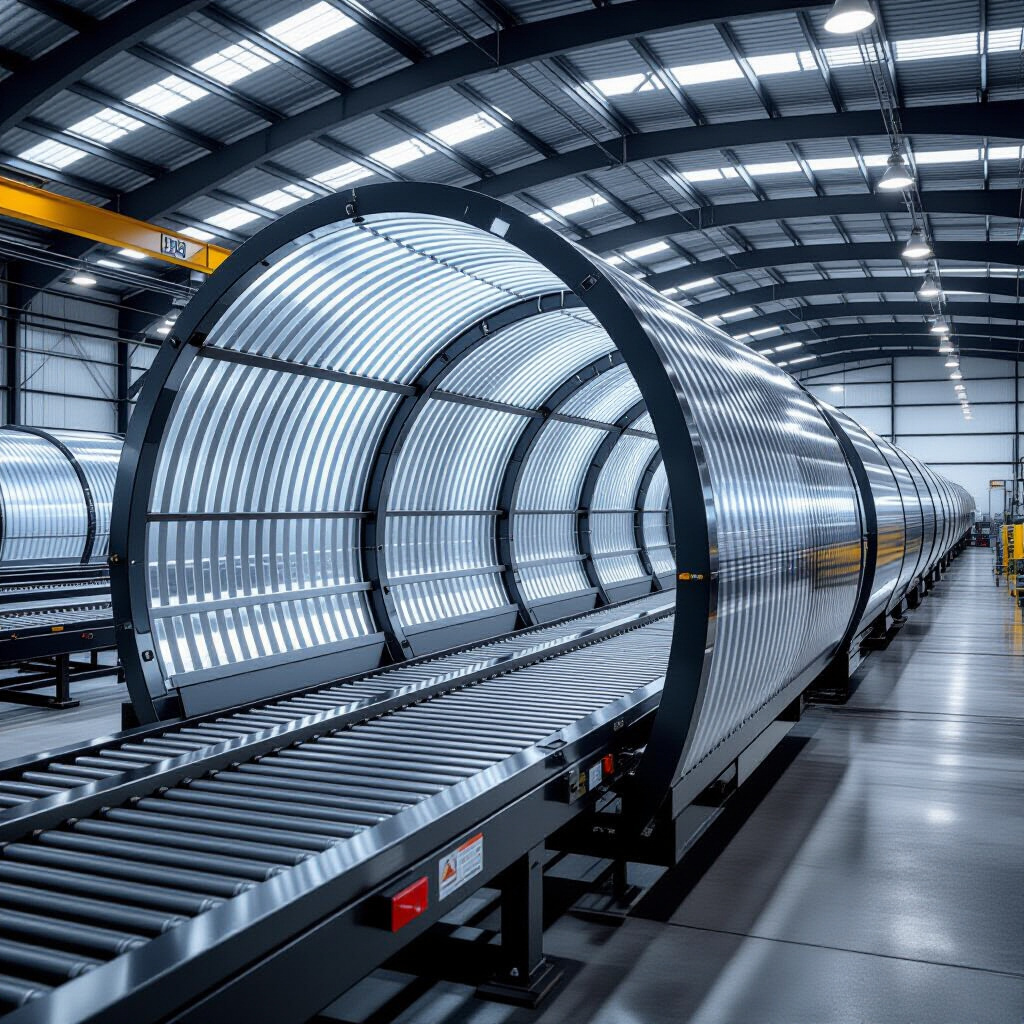

Назначение арочного укрытия для конвейеров
Арочное укрытие представляет собой защитное сооружение над лентой конвейера, повторяющее её трассу и перекрывающее рабочую зону сводом из профилированного листа. Сооружение ограждает транспортируемый материал, роликоопоры и приводные узлы от осадков, ветра и пыли. Примеры конструкций и компоновок для разных производственных условий приведены в обзоре; в нём также представлено готовое решение — Арочное укрытие для конвейеров из профнастила.
Защита от внешних воздействий
Свод перекрывает ленту, роликоопоры, натяжную и приводную станции от дождя и снега. Влага на ленте вызывает налипание груза, ускоряет коррозию металлоконструкций и сокращает ресурс подшипников. Дополнительно укрытие снижает ветровой снос мелких фракций и обледенение трассы.
Ограничение пылеобразования и потерь материала
Замкнутый объём ограничивает разлёт пыли в местах пересыпок и уменьшает унос сыпучего компонента. Герметизация стыков уплотнителями исключает подсос влаги и выброс пыли через неплотности. При транспортировании мелкодисперсных материалов укрытие снижает концентрацию пыли в рабочей зоне, что облегчает соблюдение гигиенических нормативов на рабочих местах.
Конструктивные особенности укрытия из профнастила
Геометрия арки и несущая способность
Свод выполняют радиусом, при котором стрела подъёма составляет не менее 1/8 пролёта: пологая арка хуже распределяет снеговую нагрузку. Шаг арок обычно принимают 1,5–3 м, а расчёт нагрузок определяет толщину профнастила и шаг несущих элементов. Жёсткость обеспечивают прогоны и связи по торцам.
Материалы и защитные покрытия
Применяют профилированный лист толщиной 0,5–1,0 мм с высотой гофры 20–44 мм, несущие марки — с гофрой до 60 мм. Цинковое покрытие 100–275 г/м² либо цинк с полимерным слоем 25–50 мкм замедляет коррозию; кромки реза дополнительно обрабатывают. Каркас выполняют из стальных гнутых профилей или труб.
Факторы, влияющие на выбор параметров укрытия
Климатические нагрузки: снег и ветер
Снеговую нагрузку принимают по СП 20.13330 для района строительства, ветровую — по скоростному напору с учётом аэродинамики свода. Высокий снеговой район требует уменьшения шага арок и увеличения толщины листа; ветровой отрыв парируют анкеровкой к фундаменту.
Параметры конвейера и условия эксплуатации
Ширина ленты, высота установки, угол наклона трассы и производительность задают пролёт и высоту укрытия. На пересыпках и в местах пыления устанавливают фартуки, а для материалов с температурой выше расчётной применяют компенсационные зазоры.
Монтаж и обслуживание арочных укрытий
Последовательность сборки и крепления
Секции укрупняют на земле, затем поднимают и крепят к каркасу саморезами с уплотнительной шайбой или болтами. Крепёж размещают в гребне гофры: соединение по полке листа менее прочно и чаще теряет герметичность. Температурные зазоры компенсируют линейное расширение металла; нарушение технологии ведёт к деформации листа и потере герметичности.
Организация вентиляции и доступа
Вентиляционные отверстия в верхней части свода и по торцам предотвращают накопление влаги и конденсата. При выделении тепла или влаги естественной тяги недостаточно, и применяют принудительную вытяжку с кратностью воздухообмена, рассчитанной по объёму внутренней полости. Смотровые люки размером от 500 мм с уплотнением обеспечивают осмотр и ремонт ленты, роликов и узлов без демонтажа секций.
